Pregled proizvoda


Nadun vertikalni CNC bubanj je vrsta strojnog alatnog opreme sa visokom preciznošću i efikasnošću. Koristi vertikalni raspored, gde je glavna os okomita na radnu stolu, a radna olovka se drži na rotacionoj radnoj stoli, što olakšava čvrstiranje i poravnavanje radnih olovki koje su relativno teške ili imaju posebne oblike. Opremljen je naprednim CNC sistemom koji može tačno kontrolisati kretanje režackih alata i omogućiti automatsko obradivanje složenijih delova. Preciznost obrade može dostići nivo mikrona. Konstrukcija stroja je čvrsta i može da izdrži relativno velike režacke sile, zadržavajući dobru stabilnost tijekom obrade. Primjenjuje se u mnogim područjima kao što su aerodromski, automobilski i brodogradnjački industrije. Može izvršavati različite obradne operacije poput točenja, širenja i vrtanja na razne vrste rotacionih delova, kao što su diskusne i osnovne olovke, učinkovito poboljšavajući kvalitet i proizvodnju obrade delova, zadovoljavajući stroge zahteve precizne obrade u savremenom proizvodnju, i predstavlja jedan od ključnih obradnih strojeva koji podržava industrialnu proizvodnju da ide prema inteligentnosti i visokoј preciznosti.

Parametri

Specifikacija	Jedinica	VT45	VT65	VT75	VTS525	VTS527
Maksimalni vrtinski prečnik	mm	∮ 560	∮ 650	∮ 750	∮ 750	∮ 750
Maksimalni prečnik točenja radnog predmeta	mm	∮ 450	∮ 600	∮ 700	∮ 550	∮ 700
Oblik spindljeve krajnje strane		Pravo	Pravo	Pravo	Pravo	Pravo
Brzina vretena	min	3000	100-1000	50-1500	50-1000	500-1000
Prečnik hidraulične stezne glave	mm	500	500	630	500	630
Тип инструменталног стабла	kom	osam-stanica	osam-stanica	osam-stanica	osam-stanica	osam-stanica
Prečnik alatke	mm	32	32	32	32	32
Unutarnji prečnik držača alatke	mm	∮ 40	∮ 40		∮ 50	∮ 50
Centralni držač alatke	mm			160
Putanja X ose	mm	400	450	700	280	450
Putanja Z ose	mm	500	600	700	500	700
Kapacitet rezervoara za ulje	L	50	50	50	50	50
Motor za uljašenje	kW	1.5	1.5	1.5	1.5	1.5
Kapacitet vode	L	180	200	200	200	200
Motor za rotirajuću vodu	w	250	450	450	450	450
Motor za pranje	kW	250	450	450	450	450
Moment servomotora za X osu	Nm	12	18	18	15	15
Moment servomotora za Z osu	Nm	22	30	18	15	15
Snaga glavnog servomotora	kW	11/15	18.5	22	18.5	22
Tačnost ponovnog pozicioniranja	mm	±0.005	±0.005	±0.005	±0.005	±0.005
Tačnost pozicioniranja	mm	±0.008	±0.008	±0.008	±0.008	±0.008
Dimenzije	mm	1700X1880X2500	2000X1950X3000	2450X1900X3200	3000X2400X2700	3200X2400X3200
Težina	kg	5500	8000	9500	7000	9000
Napon		3￠ -AC 380V 50Hz±5%
Zaštita od električne promocije/prekida		√
Indikacija trobojnim svetlom		√
Dugoročne stabilne radne uslove		temperatura okruženja 5 ～ 38°, vlažnost <85 ％
Buk je u skladu sa nacionalnim standardima		√
☆ Oprema koristi potpuno zatvorenu zaštitu, a zaštitni uređaj je siguran i pouzdan i treba da odgovara GB15760-1995 Opštim tehnološkim propisima o sigurnosnoj zaštiti metalorežnih strojeva. ☆ Snaži različite hidrauličke, plinske i vodene cevi pravac znakova, obeležavajući radni opseg različitih instrumenta, kao i obeležavajući klasu sredstva koje se koristi. ☆ Prečnik hidrauličkog šipka i stanice alatnih držača može se izabrati prema zahtevima obrade.

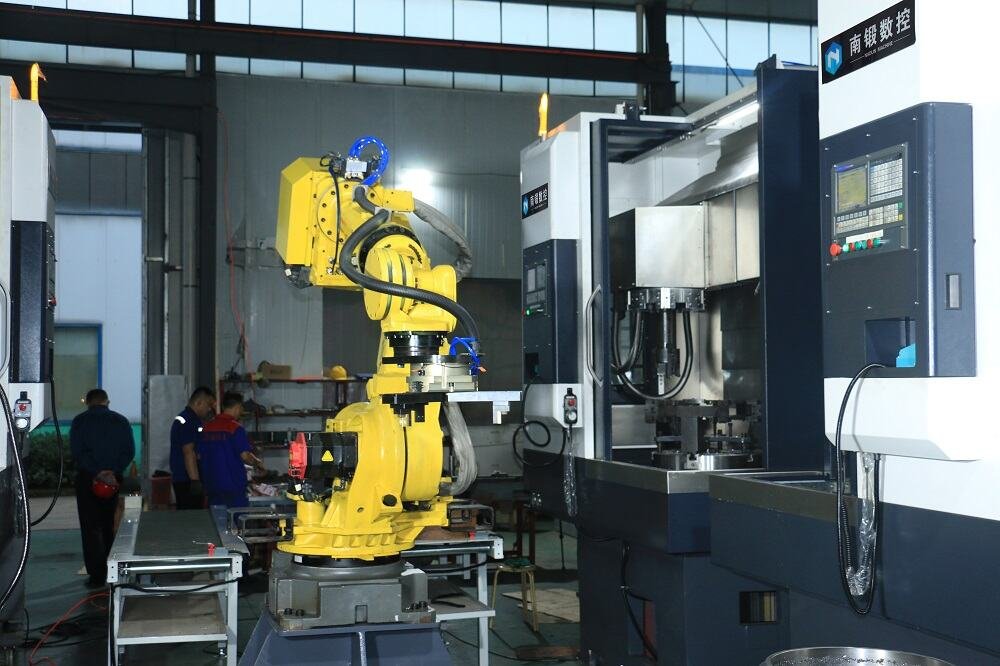

Primeri primene
